Equipment & Programm

Basis der Zentrale sind

1. ein Raspberry Pi 5 - 8 GB mit pywwe Software zum verarbeiten der Daten von ...

2. ... Funk Wetterstation (PCE-FWS-20 mit Aussensensoren) seit 16.8.24 eine

Froggit WH1080 SE Profi Funk Wetterstation Solar

3. Homematic CCU2 Aussentemperatur/Luftfeuchte Sensor

4. IPSymcon Haussteuerung

5. Samsung Galaxy S3 als 8 Megapixel Webcam

Den Windsensor mit dem Niederschlagsmesser habe ich am Kamin am Hausdach angebracht, damit er durch die umgebenden Bäume möglichst wenig beeinflusst wird.
Mal sehen wie der Sensor auf Blitzschlag reagiert ;-) - ich hoffe der Anschluss an den Blitzableiter des Kamindaches reicht als Schutz.

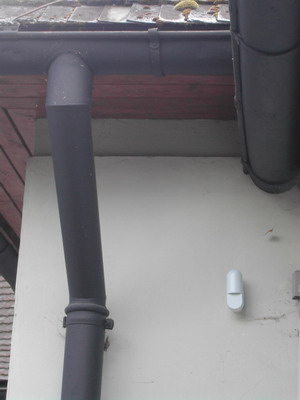

Daneben sieht man den Temperatursensor mit Luftfeuchte, der nordseitig an der Hausmauer unter dem Dach montiert wurde.

Sensoren:

Die anderen angeschlossenen Funksensoren arbeiten an einer FHZ1000 FS20 Funksteuerung von ELV und messen die Temperaturen der Heizung, wie Vorlauf, Rücklauf usw..

Aktuatoren:

Mit der FHZ1000 ist es der IP-Symcon Haussteuerung möglich Steckdosen zu schalten, die Umlaufpumpe zu steuern, auf Tastendruck Aktionen auszulösen und die Umlaufpumpe im Keller energiesparend zu steuern.

Webcam

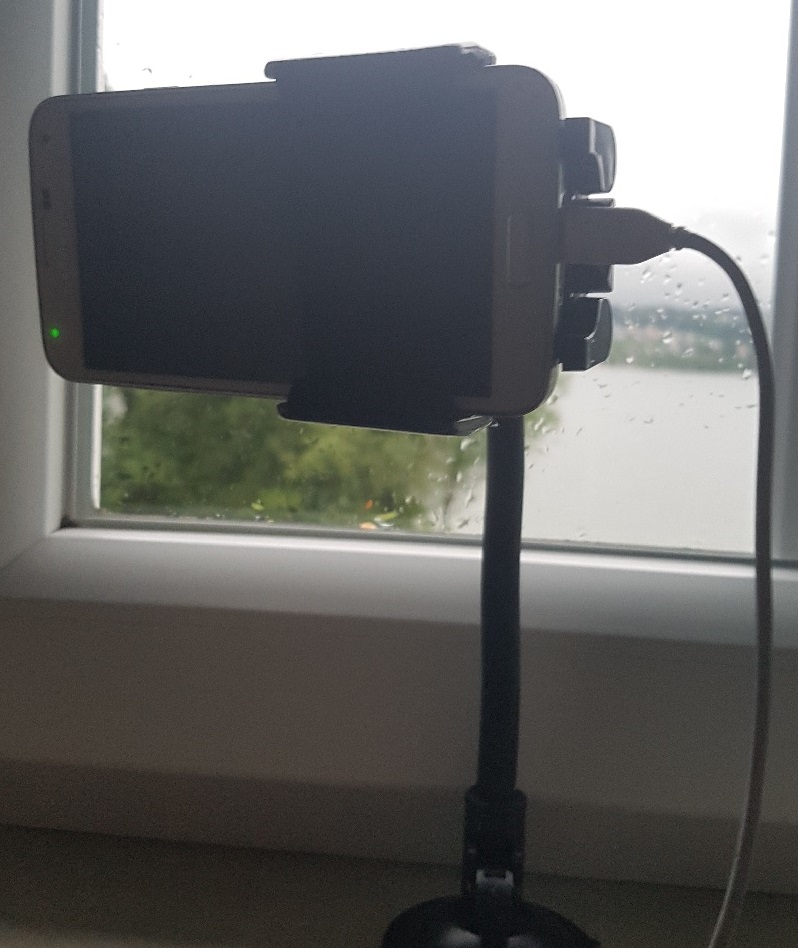

Die Bilder liefert ein Samsung Galasy S3 dieses schiesst Fotos im Abstand von ein paar Sekunden und überträgt sie auf den Webserver.
Dort werden durch die Symcon PHP-Scripts alle 10min Snapshots der letzten 40min gespeichert.
Der Vorteil des "alten" Modells ist, dass es nicht wie die neuen überhitzt und gibt es billig im Netz.

Als Software drauf verwende ich ipWebcam, ein hervorragendes Programm und am Server bastle ich dann noch den Namen und die Daten der Wetterstation ins Bild.

Server:
Der Server ist ein Raspberry PI 5 Minirechner auf dem eine Menge Software installiert ist.

- IP-Symcon Haussteuerungs-Software

- Apache2 Webserver für Homepage und PiHole Software

- Joomla 3 Content Management System

- MariaDB Datenbank für die ganzen Messwerte der Sensoren (alle 3min gespeichert)
  derzeit umfasst die Datenbank 12.2 Mio Datensätze.

- NAS mit 16 TB

- Serviio DLNA Mediaserver

- Xeoma Video Überwachung

- Nextcloud

- Pihole DNS und Werbeblocker

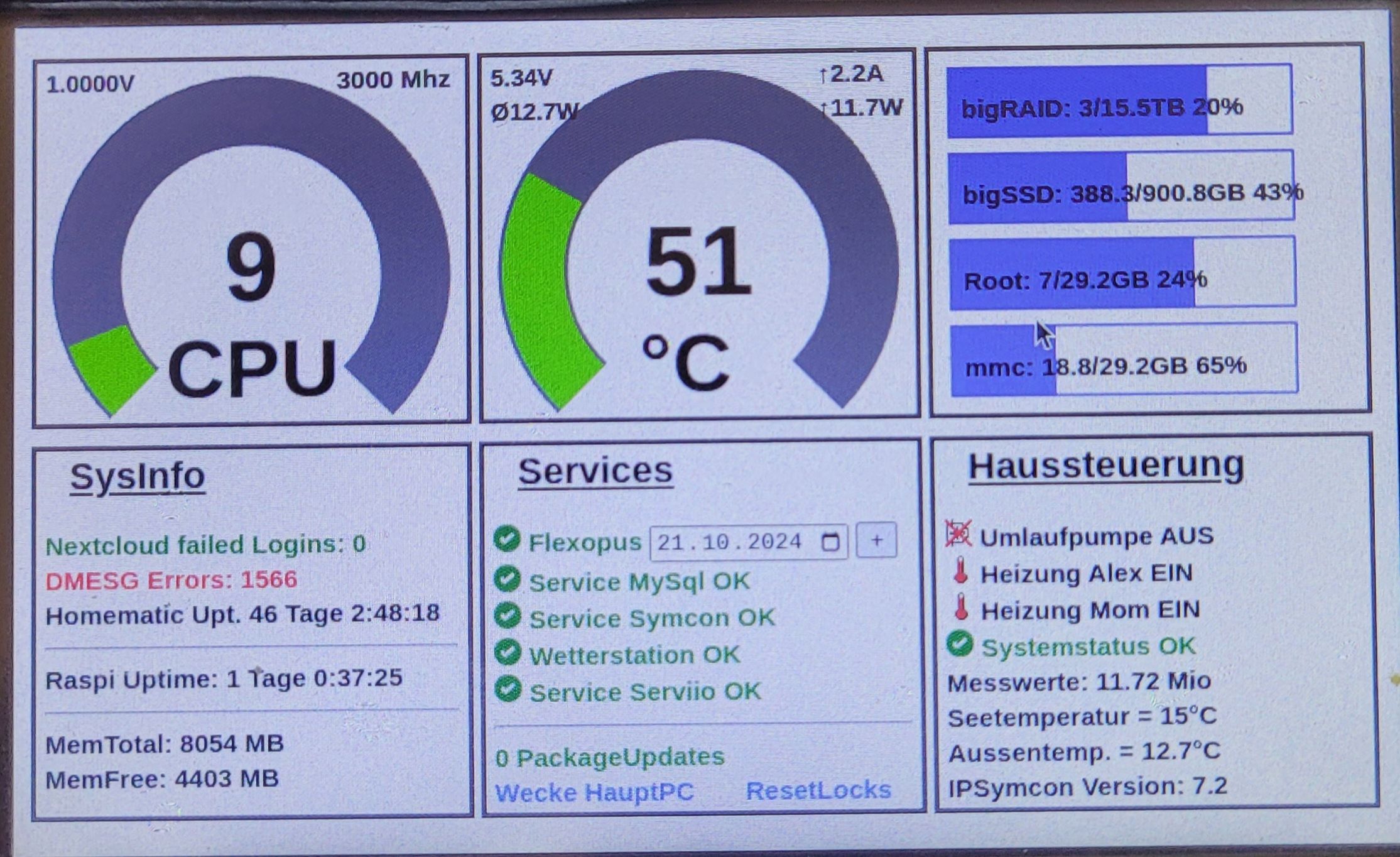

- die Steuerung erfolgt über ein LCD Touch Display von Waveshare 800x480

Software:

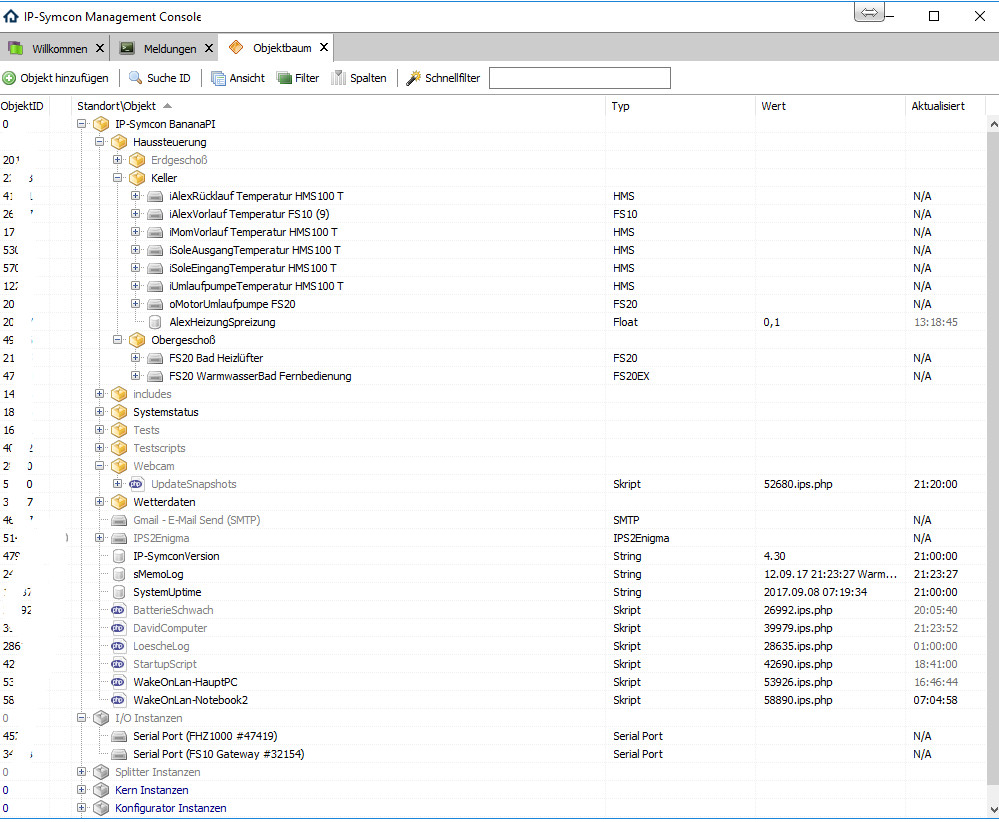

Das zentrale Herzstück des Ganzen ist die IP-Symcon Haussteuerung, die die Hardware und die PHP Scripts steuert und verwaltet.

Sie stellt auch dem Webserver bzw. Joomla die dynamischen Daten und Bilder zur Verfügung, versendet eMails und SMS bei Systemproblemen usw..
